倍釜ボビンケースの糸張力の調整が簡単に出来ます。

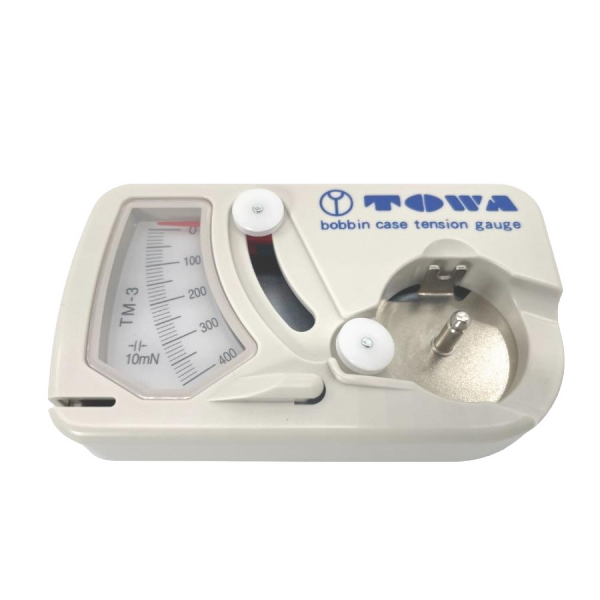

メーカー ：（株）東和製作所 TOWA
型 式 ： TM-3
使用できるボビンケース
BC-DBM（工業用倍釜タイプ）
使用できるボビンサイズは直径25.7φ×厚さ11ｍｍ×中心穴径6φです。
※ボビンサイズ違いにはご使用いただけません。
 使用方法 |
各部の名称
１．ボビンケースをセットします。
糸を巻いた「ボビン」をボビンケースに入れて、糸調子バネから糸を引き出して、回転止め先端を、測定器の回転止め溝（B）に合わせて、ボビンケースセット部にセットします。 |
|
２．糸の引き方
第１プーリー、第２プーリー、糸掛け部に糸を通した後、図の矢印が示す方向に静かに引きます。この時、指示針が止まった目盛を読みます。 |
 |
３．糸張力の調整の仕方
糸張力が強すぎたり、弱すぎたりしていたら、ドライバーで調節ネジをまわして調節します。 |
 |
４．不要糸を切断します。
ボビンケースの糸張力測定および調整が終わったら、不要な糸は第２プーリーを指で押さえながら、糸切り溝（Ｃ）に入れ、押し下げて切断してください。 |  |
（株）東和製作所 ＴＭ－３ テンションゲージの調整単位はミリニュートンです。
１００ミリニュートンは約１０ｇです。
１０ｇ～１５ｇに調整したい場合は１００～１５０ミリニュートンに合わせて使用します。
注）下糸張力測定器は検査、調整された精密機器ですので、落としたり、ぶつけたり、分解などしないでください。
